    Viden om CO₂

    Her finder du viden om CO₂ måling. CO₂ indholdet i luften spiller en vigtig rolle når det gælder om at sikre et godt indeklima.

    Kemiske forbindelser

    Kuldioxid (CO2) er en farveløs og lugtfri gas med en anelse sur smag. CO2 er den modulære formular af den kemiske forbindelse mellem kulstof (C) og oxygen (O).

    Balance mellem O2 og CO2

    Med hjælp fra sollys og pigment (klorofyl) fra grønne blade, omdanner vegetation CO2 til ilt (oxygen) igen. Oxygen er derimod omdannet til CO2 fra menneskers og dyrs åndedræt. Disse 2 faktorer ville skabe en balance, hvis ikke processen blev forstyrret af fx udstødningsgasser m.m.

    Forekomst og brug af CO2

    CO2 i den luft, vi indånder

    Frisk luft har en koncentration på ca. 400 ppm CO2 (målt i 2015 - højeste værdi i ca. 15-20 millioner år). Koncentrationen af CO2 afhænger af:

    • Tidspunkt på dagen og årstid
    • Sted

    CO2 forekommer i jordens mange lag

    • atmosfære
    • hydrosfære (vand)
    • litosfære (jordens skorpe og dække)
    • biosfære (levende miljø 60 km over og 5 km under jordens overflade)

    Visualisering af CO2

    Koncentrationen af CO2 i luften angives oftest i

    • ppm (parts per million)
    • vol.% (1,000 ppm svarer til 0,1 %)

    Vigtigheden af luftkvalitet for mennesker

    CO2 koncentration indenfor anses for at være en vigtig indikator for en god luftkvalitet.

    Kuldioxid er en gas som er giftig for mennesker og, alt efter koncentrationen i luften, har den indflydelse på koncentrationsevnen.

    Selv der hvor CO2 koncentrationen er så lav som 1,000 ppm, føler de fleste, at luften ikke er god, og koncentrationsevnen falder.

    Brugen af CO2

    Kan du lide at drikke mineralvand med brus? Så er du nok også interesseret i at vide, at CO2 ikke kun udgør en trussel. Den er også brugt i fødevarer og indenfor den tekniske sektor samt andre brancher i vid udstrækning.

    Hvorfor måler man CO2?

    CO2 koncentration i luft er fx målt i

    • kontorer
    • produktionsområder
    • lagerrum


    Målet er at sikre et behageligt indeklima for de ansatte, og dermed højne deres velbefindende.

    Man bruger udtrykket komfortniveau måling (indendørs luftkvalitet).

    Forløbet er således:

    • Lyspæren udsender stråling.
    • CO2 absorberer stråling ved λ=4,27 μm.
    • Høj CO2 koncentration - høj strålings-absorption.
    • Filteret lader kun stråling med bølgelængden λ=4,27 μm komme igennem.
    • Strålingen på detektoren er en måling af CO2 koncentrationen.

    Fordelene ved dette måleprincip:

    • Ingen krydssensitivitet i forhold til andre gasser.
    • Ingen slitage på sensoren, hvilket betyder lang levetid.
    • Hvis forekomsten af gas er for høj, betyder det ikke, at sensoren forurenes.

    Principper for CO2 måling

    Måling af CO2 værdier i indendørsluft afhænger af, hvad den person der måler, har behov for.

    Grundlæggende skal der skelnes mellem 2 forskellige målemetoder:

    • Stationært, med andre ord konstant, og som oftest i forbindelse med indregulering af et HVAC system (varme, ventilation og air-condition).
    • Bærbart, med andre ord et håndholdt måleinstrument til sporadisk måling på et udvalgt sted, fx til arbejdspladser.

    Følgende skal overvejes for at opnå et pålideligt måleresultat:

    • Både finstøv og kondens kan have indflydelse på det optiske målekammer og derfor målingen.
    • Efter at instrumentet er blevet tændt, skal sensoren varme op i ca. 30 sekunder.
    • Hvis den omkringliggende temperatur ændres (ændring af målested, fx indendørs til udendørs vice-versa), har føleren brug for at par minutter til at justere.
    • CO2 koncentration i sensoren kræver ca. 60 sekunder til at tilpasses omgivelserne.
    • Som regel er det blot nødvendigt, at bevæge sensoren rundt i rummet for at blande CO2 gas med andre komponenter i luften.
    • Indholdet af den luft vi indånder er ca. 40.000 ppm CO2. Derfor bør du ikke indånde direkte fra sensoren eller i dens retning.

    Eksemper på måling af CO2

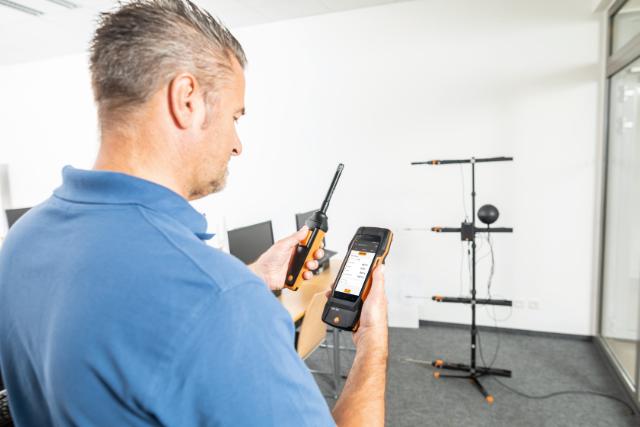

    Mål luftkvaliteten i et mødelokale

    • Føleren sættes fast til en trefod således at måleresultaterne ikke påvirkes af CO2 indholdet i luften som indåndes.

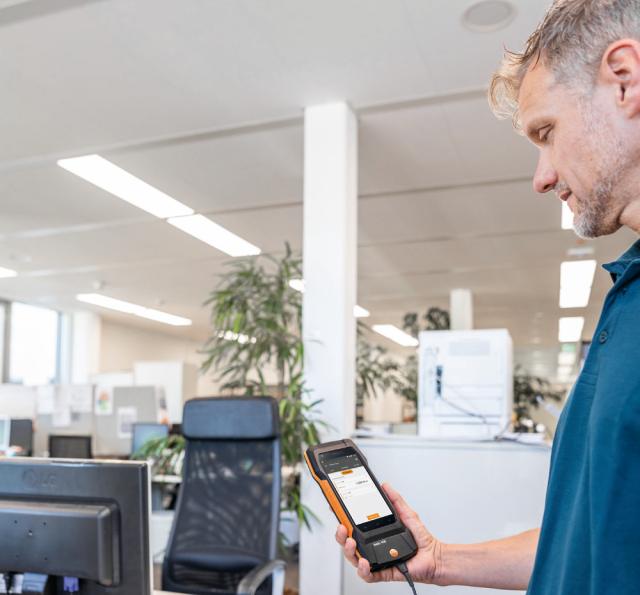

    Indeklimamåling i et åbent kontorlandskab

    • Føleren holdes så langt ud fra kroppen som muligt, således at måleresultatet ikke påvirkes.
    • Den digitale føler gør det muligt at målingen straks kan påbegyndes og måleusikkerheder undgås.

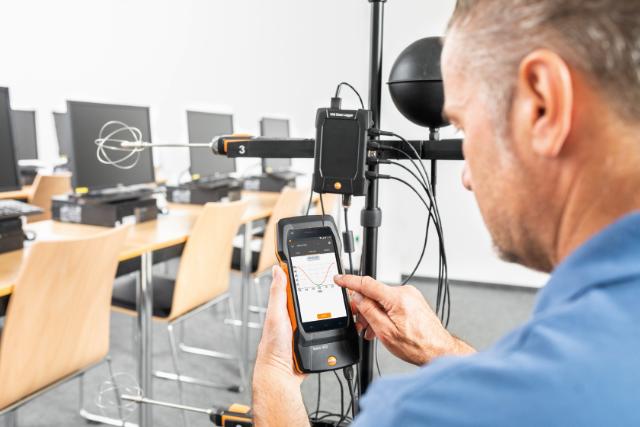

    PMV/PPD måling med en IAQ føler

    • PMV/PPD = Predicted Mean Vote/ Predicted Percentage Dissatisfied
    • Måleinstrumentet skal placeres i hovedhøjde for at opnå de bedste måleresultater.
