Tryk

    Udover temperatur, er tryk en af de vigtigste fysiske parametre, og spiller en stor rolle indenfor varme, sanitet og aircondition, samt indenfor kraftværker og energiteknologi.

    For at give dig et godt overblik over måleparametre indenfor tryk, vil vi her give dig basisviden om tryk.

    Fysiske principper

    Hvilken fysisk betydning har tryk?

    Variabelt tryk (p) defineres som en kraft (Fn), som påvirker en given overflade (A) ensartet. Denne kraft kan skabes af en væske, en gas eller et fast element.

    Pascal (Pa). Målinger i renrum eller i lufthastighedsmålinger med Pitot rør.
    mmHg (= antal millimeter kviksølv). Standard for medicinalteknologi (blodtryk) i stedet for tidligere mmH2O.

    Et eksempel på tryk kompensation

    Et tryk svarer til vægten af kalibrerede vægte i hht. denne formel.

    p(e) = overtryk, m = samlet masse for vægtene, g = tyngdekraftens acceleration og A(0) = (effektiv) krydspunkt.

    hPa (= mbar). Gas flow tryk, gas statisk tryk. Mikrometer. Mindste enhed (750 mikrometer = 1hPa) indenfor trykområdet, fx i forbindelse med tømning af kølesystemer.

    Trykenheder

    Trykenheden Pascal (Pa) kommer fra enheden (vægt) kraft Newton (N), dvs. N pr. m². En pascal (Pa) svarer til det tryk, som påvirker en overflade ensartet, når en kraft på 1 N påvirker et område på 1 m² vertikalt.

    bar, KPa, MPa. Standardenhed indenfor industriel trykmåleteknologi.

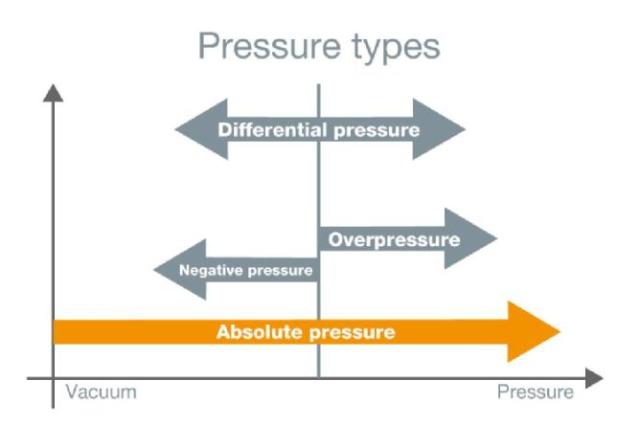

    Tryktyper

    Trykmåling sammenligner et faktisk tryk med et referencetryk. Tryk måleteknologi skelner mellem de følgende typer tryk, og gør det muligt, at lave en redegørelse for forholdet mellem det målte tryk og referencetrykket. Absolut tryk relaterer til universets hulrum (nultrykspunktet).

    Absolut tryk

    • Det målte tryk over absolut nul
    • Reference, ideelt vakuum
    • Det målte tryk er altid større end referencetrykket

    Differenstryk

    • Det målte tryk over eller under ethvert ønsket referencetryk
    • Det målte tryk er mindre eller større end referencetrykket

    Positivt tryk

    • Det målte tryk over det daglige barometer lufttryk
    • Det omgivende referencetryk
    • Det målte tryk er altid større end referencetrykket

    Negativt tryk

    • Det målte tryk under det daglige barometer lufttryk
    • Det omgivende referencetryk
    • Det målte tryk er altid mindre end referencetrykket

    Tryktransmitter

    En tryktransmitter kan blandt andet bruges til til overvågning og kontrol af vakuum processer.

    Anvendelsesmuligheder

    • Udvinding af drikkevand, vandøkonomi
    • Procesteknologi
    • Maskinanlæg
    • Trykluft transportanlæg
    • Niveaumåling
    • Styring af pumper
    • Overvågning af pumper og kompressorer

    Hvad er en tryktransmitter?

    Skal du føre kontrol med et anlæg i en virksomhed, er en tryktransmitter et uundværligt måleinstrument. En tryktransmitter er et måleinstrument, som kan overføre signaler til en modtagerenhed. En tryktransmitter bruges til måling af tryk, som derefter kan aflæses af medarbejderen. En tryktransmitter kan måle tryk eller differenstryk, og kan være med til at sikre den daglige drift af et anlæg.
